실습하기
이번 시간 학습한 내용을 실습해 보세요. 실습하면서 느낀점을 다른 학생들과 공유해보세요.
1. SMD 패드의 작성
① Pad Designer 프로그램 실행 : [시작] -[Cadence] - [OrCAD 16.6 Lite]
– [OrCAD PCB Editor Utilities] - [Pad Designer] 선택해주세요.
– [OrCAD PCB Editor Utilities] - [Pad Designer] 선택해주세요.

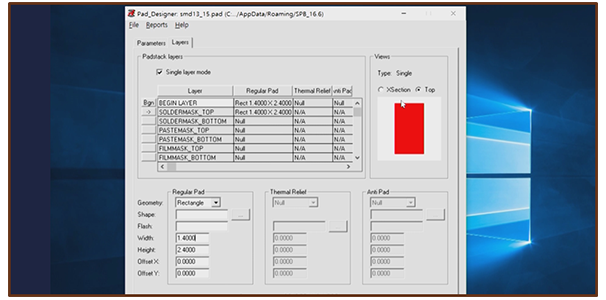

② [Single layer mode]를 체크한 후 [BEGIN LAYER]- [Regular Pad] - [Geometry] - [Rectangle]를
선택하여 높이와 너비를 설정해주세요.
선택하여 높이와 너비를 설정해주세요.
1. SMD 패드의 작성
③ [SOLDERMASK_TOP] 선택하여 높이와 너비를 설정한 후 파일 이름을 ‘SMD13_15’으로 저장해주세요.
2. 마법사 기능으로 SMD 심볼 제작하기

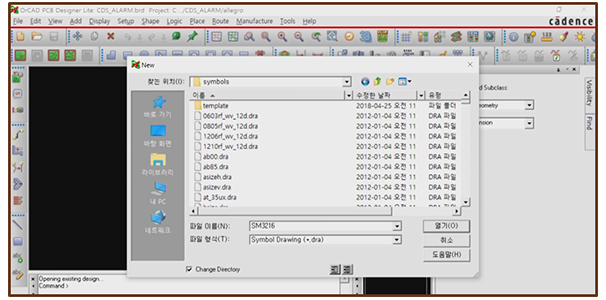

① [Drawing Type] - [Package symbol(wizard)] / [Drawing Name] - [Browse]순서로 실행시키고
파일 이름은 ‘SM3216’으로 저장해주세요.
파일 이름은 ‘SM3216’으로 저장해주세요.
2. 마법사 기능으로 SMD 심볼 제작하기

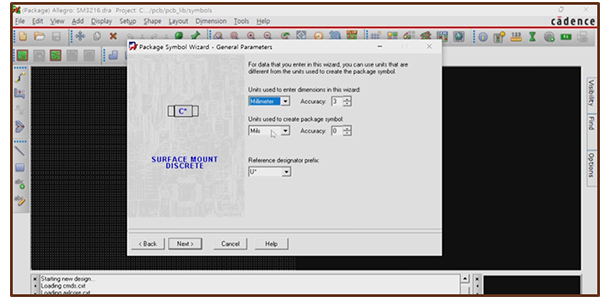

② [Package Type] - [SMD DISCRETE] / [Load Template] / [Units ...] - [Millimeter] / [Accuracy]
- [3] / [Reference designator prefix] - ‘U*’를 입력해주세요.
- [3] / [Reference designator prefix] - ‘U*’를 입력해주세요.
③ [Center of symbol body]과 [Create a compiled symbol]을 선택하여 심볼을 완성시켜주세요.
3. SMD 부품 심볼 확인하기

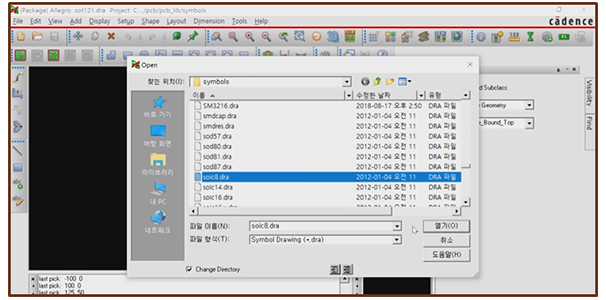

① ‘smdcap’과 ‘soic8’을 선택하여 열어주세요.
