교수님의 실습 TIP!
1. SMD 패드를 작성할 수 있는가?
SMD 패드는 홀이 없는 구조이므로 패드 디자이너 프로그램에서
Single layer mode를 선택해야 합니다.
2. 마법사 기능으로 SMD 심볼을 제작할 수 있는가?
마법사 기능으로 심볼을 제작할 때는 심볼에 대한 데이터 시트를 확인하고 정확한
수치를 입력해야 합니다.
3. SMD 부품의 심볼을 확인할 수 있는가?
SMD 부품의 심볼을 확인할 때는 PCB Editor 프로그램에서 파일의 종류를
Package Symbol(*.dra)를 선택해야 합니다.
* 만약 부족한 부분이 있다면 ‘학습하기’영상을 다시 한번 학습해보세요.
실습점검
이번 학습에 대해 평가서를 체크해보고, 부족한 부분이 있으면 교수님의 실습영상을 다시 학습해보세요.
실습 재미있게 해보셨나요?

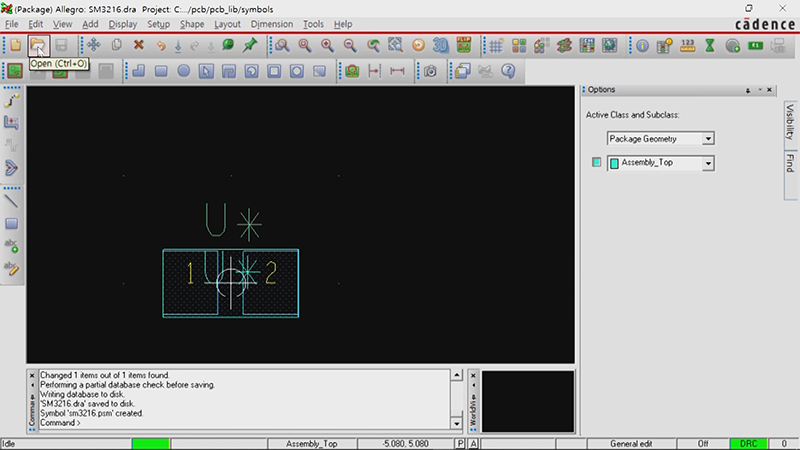

‘SMD 패드의 작성’
완성한 모습과 자신의 실습결과물을 비교해보세요.
※ 오늘의 실습을 점검하기 위해 아래 항목을 읽고 체크해보세요.
부족한 부분이 있다면, 실습 영상을 다시 보면서 천천히 따라 해보세요.
|
Yes |
No |
1. SMD 패드를 작성할 수 있는가? |
|
|
2. 마법사 기능으로 SMD 심볼을 제작할 수 있는가? |
|
|
3. SMD 부품의 심볼을 확인할 수 있는가? |
|
|
